1/700 富士美赤城号+FH金属甲板+龙(配长谷川)舰体套件(1941偷袭珍珠港)制作过程(下)

第二十六步:金属甲板的假组

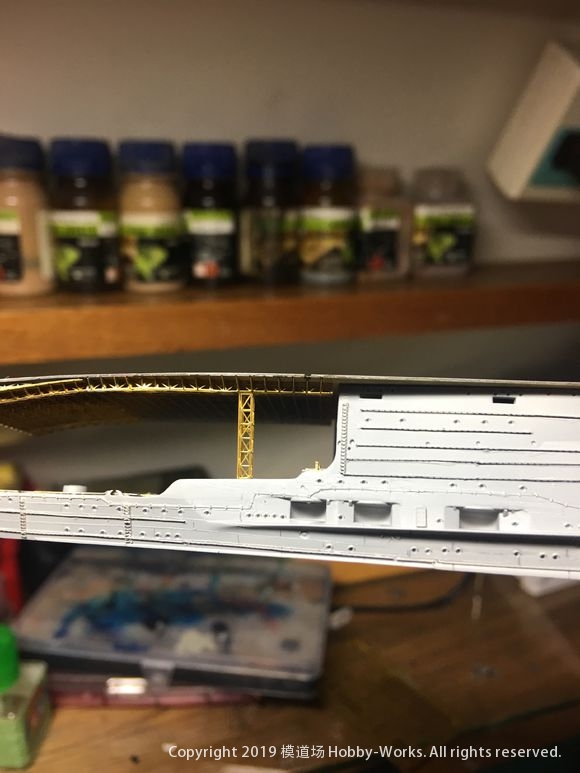

把做好的支撑全部粘到甲板背面,然后将甲板和舰身进行假组,看看是否有干涉,有些地方卡的太紧,就需要修剪一下支撑,剪除会干涉的部分,我对前支撑与前机库处做了少许修剪,其余部分都很吻合。

第二十七步:甲板两侧瞭望平台制作

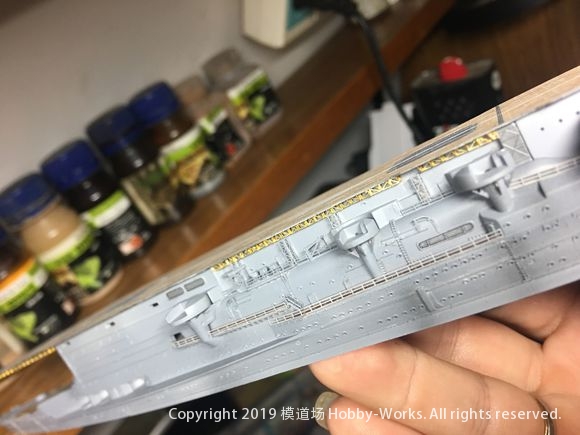

FH的甲板套改给出两侧瞭望平台,大小不一,我是直接在蚀刻片上进行弯卷两边的围边,弯好粘接固定后再最后取下折最后一条直边,这样好处理多了,速度也快了不上一倍,全部做完后编好号,统一上色,刮出粘接处金属边,便于与甲板背面粘合。这里要注意:正方形的瞭望台位置有错,要等甲板与舰身合拢后再做微小位移后粘接。我是都粘好后假组时才发现和舰身有干涉,只好硬扯下来,坏了好几个!

在烟囱下面的这个瞭望平台是错层的,太高,和烟囱会产生干涉,有些人把它改平,我是裁掉高的一侧围边,使得粘贴位可以上移至与甲板面平的位置。

第二十八步:甲板背面喷涂

全部修整完毕,假组无问题后就可以对甲板背面进行喷涂了,这里要注意多喷几遍,将死角都喷到,否则一但组装完成后内侧发现漏漆是不可能补到的。

第二十九步:前后甲板主支撑的制作

FH给出了后甲板支撑的钢构和斜拉索,钢构的高度会矮了一毫米左右,可以在上或在下垫上正方形的塑料片或厚的蚀刻片边角料修形成的正方形铜片,我选择后者,在支撑上方垫上。

由于舰尾甲板是配长谷川的,所以对齐了支撑下端后,上端就会和FH的甲板粘接点有稍许前后方向上的错位,但问题不大,稍微淍整一点点即可,但是斜拉索调整的就大多了,每一处都要修剪后才对得上,我怀疑原来鹰翔的定位就有问题,而不是我用长谷川的甲板引发的错位。这里的步骤如下:1、组合支撑,上色,这里注意最靠舰尾的两个支撑中段有一节白色,需要遮盖喷涂;2、先用少许啫哩胶将支撑全部初步固定在舰尾甲板上,可以晃动但不会倒下;3、假组金属飞行甲板,调整支撑,直到和金属甲板上粘贴点对齐,用手上下压紧,在支撑下部用502流动性强的胶渗透固定,这里八个支撑需要一个个来,对齐一个粘一个,同时也要注意调整支撑间的间距,做到平行,左右对齐;4、取下飞行甲板,检查八个支撑是否固定牢固,再根据支撑间位置修剪斜拉索,分别粘好;5、加装吊车臂、中段平台、爬梯,FH没有配支撑中段平台,长谷川的套改也只有配尾侧吊车下的一个小平台,所以我选用配小艇后面栏杆的蚀刻片做了两个中段平台配上,效果还好。

前甲板支撑也是类似后甲板制作过程,固定一个粘一个,但要注意,前甲板支撑要固定在飞行甲板这一侧,这样才方便飞行甲板的经常假组。

第三十步:第二次舰身喷涂

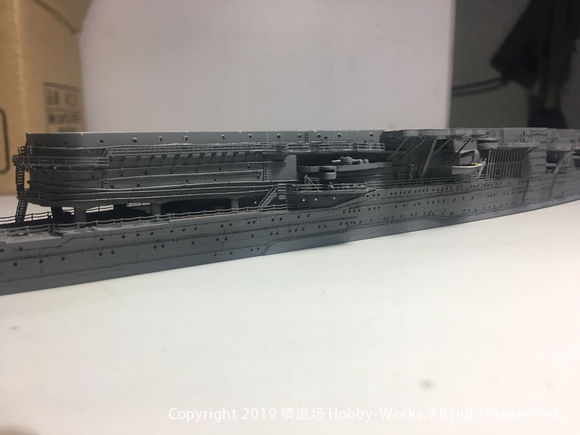

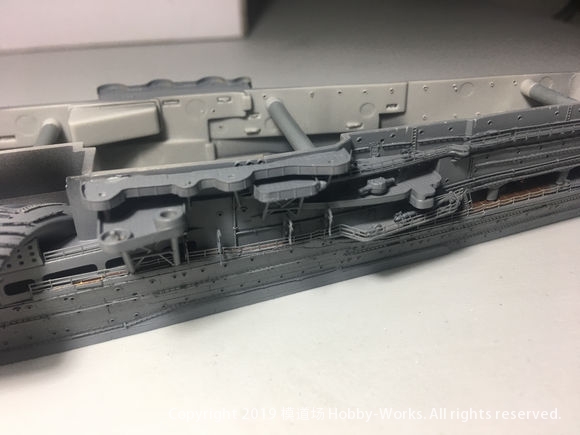

左右平台,前后支撑全部搞定后就需要进行第二次舰身喷涂了,这次喷涂尽量要喷涂到位,全部地方,特别是平台下方死角处都需要喷到,这次喷完就可以开始舰身旧化了,所以需要把边边角角都喷到。

第三十一步:舰身细节追加

在合拢飞行甲板前,需要提前追加一些舰身上的细节,如前后甲板上杂物,树脂海员等,一但把甲板合拢上后,这些地方就不好够着,还是提前做这些事情为妙!

1、舰尾、舰首甲板木箱、油料桶以及海员等细节追加
2、舰身两侧过道细节追加
3、舰身两侧吊挂小艇固定索追加
4、舰尾飞行甲板伸出的工字钢梁上部细节用支撑行架剪裁追加

第三十二步:合拢飞行甲板

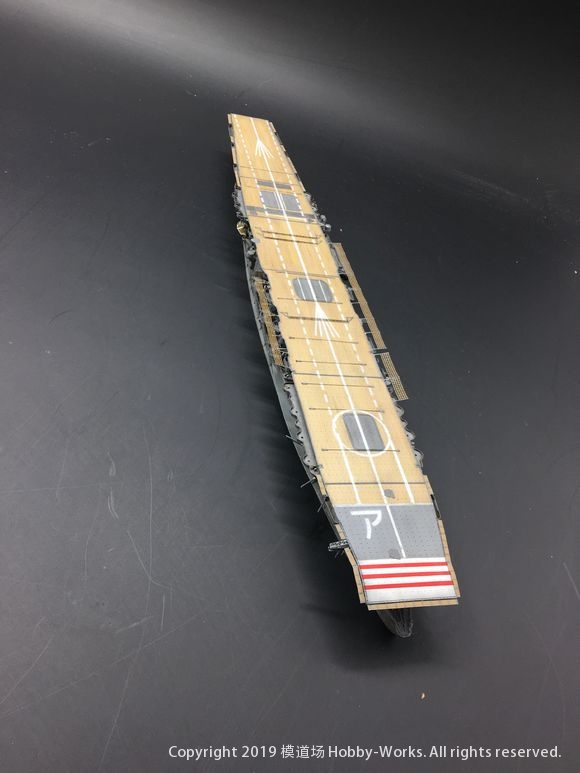

由于前期甲板做了多次假组,所以合拢是水到渠成的事情啦!,主要注意的事就是后甲板支撑在合拢时粘贴要注意微微的调整一下对齐位置,先上啫哩胶,用手按住不放三五分钟,充分固定后,再用502溜缝,这样就非常牢固了。

第三十三步:舰炮的制作

赤城号1941年和1942年主要区别在于防空火力,41年防空火力较弱,而且是无防盾的防空枪炮,所以制作简单,可以偷懒哦!赤城全舰火力分别是1、25mm双联机枪14门,分列舰身左右两侧防空平台,前三后四,这里我用的是树脂件,双联不好买,大部分是后期三联型,淘宝找了好久;2、双联120mm防空炮6座,左侧三座无炮塔,右侧三座有炮塔,全部用127mm金属炮管改造,7mm的差别根本无需纠结;3、六门200mm舰炮,也全部改为金属炮管;4、实际上还有25mm单挺机枪分部在舰首两侧,查资料看吧内大神作品,好像只有左右各两挺,也用树脂件替换了事。

第三十四步:舰身至飞行甲板两侧瞭望平台楼梯制作

这里选用彩虹的扶梯,用分规量好距离,上下两侧做好楼梯栏杆的斜角,倒扣甲板,反过来制作,反正心细手稳就能完美制作成功了,左右两边各有七处共十四个楼梯,做到最后彩虹的这条直梯刚刚够用,不多不少!楼梯是预先上好色的,但完成后不免有些掉漆,需手工补漆!

第三十五步:左侧120防空炮防弹索制作

这里用0.3mm的铜棒加上五星出品的防弹索进行制作。先裁出大约长度的铜棒,在铜棒前段左右两侧各粘上一片防弾索蚀刻片,注意要把有绳索纹路的一侧放在外面,防弾索可以调整凌乱些,不必很工整,然后喷涂麻绳棕色,将铜棒从飞行甲板的支撑行架空隙间穿入,量好长度,点胶固定,大功告成!这里有些大神用的是两股细铜丝互拧成绳索再逐段粘上,两种做法都可以,主要看手法了,手巧及时间多的话可以自制,我在赶作品,只有用快捷的方式制作了!

第三十六步:甲板阻拦索的制作

FH的金属甲板套改中把所有的阻拦索都配齐了,只要按说明书逐一安装即可,个人感觉金属条偏粗,有能力的大师可以换成0.2mm左右的黑色张线,效果应该会更好!本人由于赶工,还是不换了,就这么着吧!

第三十七步:防坠网的制作

T社套装配齐了两种防坠网:一种是较小的人员防坠网,另一种是安装在甲板中尾段的舰载机防坠网。全部在蚀刻片板件上预先上色,喷上绳索土黄色,再用吴厂灰描出支撑杆,裁上逐一安装上甲板两侧。

小防坠网较好安装,直接贴合甲板两侧,支撑杆固定在甲板下沿。大防坠网要预先压出重力下垂感,然后折弯支撑杆末梢三角板,再与甲板侧假组,调整安装位置,裁剪与瞭望平台的干涉处,最后将三角板逐一固定在甲板的侧面,注意对齐。
蚀刻片给出的是单条支撑杆,实际上这里有上下两条支撑杆以及绳索,可以用金属条裁剪后仿制出效果。

第三十八步:舰岛制作

舰岛选用AKA的树脂舰岛,带有金属桅杆,无论树脂件如何,这桅杆是值了。
树脂件不是很精细,要锉要整平,说明书也是黄澄澄一片,看不清楚!舰岛上的双筒望远镜和棉被都用树脂件补上,棉被一条一条的粘上,最后用流道拉丝捆边!效果不错!渍洗一下,漂亮!

第三十九步:信号旗的制作

1、在桅杆后下端预埋一小段金属片,做为金属拉线下端粘接点,用分规量好尺寸,裁好八根金属拉线,桅杆左右两侧各四根,仔细粘好,用剪刀剪去多余线头;

2、再用金属漆包线打磨掉外层的漆皮,两股双搓成一股,喷上土黄色,制成信号旗挂索,由于是铜丝,可以很容易塑造成被风吹弯曲的造型,裁成长短不一的四段,分别粘在主桅杆中间段;

3、考证历史上珍珠港事件赤城号所悬挂的旗帜,买了第三方水帖,裁下适应的旗帜,用郡士蓝盖㬵把水帖粘在薄铝膜上,待干后,裁下,可以随意塑成风吹皱拆的造型,从上到下依次用啫喱胶把塑好型的旗帜粘在挂索上;

4、在挂索与甲板系留处粘上U型栏杆,栏杆外提前糊上卫生纸,上淡黄色,模拟挡风篷。

第四十步:起倒桅杆、舰桥张线制作

T社套改中配了四根起倒桅杆,分别粘在船尾两侧,制作成放倒状态,用金属线进行张线,用AV手涂漆白色点了绝缘凝子,这个凝子要求漆不浓不淡,刚刚好能挂住,而且要多次覆迭,才能形成球状,然后用黑漆把溢出部份涂黑,舰岛与舰身处的拉线也用同样方式制作。

第四十一步:舰身旧化

用郡士棕色和黑色渍洗液以及mig铁锈色渍洗液对舰能进行旧化,其实这一步早在舰身上色完毕后就开始进行了,每安装一样新的东西(如甲板、楼梯等等)后都需要适当再渍洗、补漆、旧化。我舰底始终都没安装,这样手指可以扣住船身加强筋,方便进行各种操作!

舰身旧化看各人所好,可重可轻,对于700的船,轻一些可能更适合!

四十二步:全舰小树脂件的添加

购买了1:700的木箱、弹药箱、油桶、海军兵人、大小探照灯、望远镜及火控、雷卫等树脂件,分别上色后在各个平台上过行布置,尽量丰滿全舰各个细节,兵人分为蓝灰色军官,白色水兵,棕色飞行员,本想都给脸部上个肌肤色,后来放弃了,实在没有功夫和时间,太小了,只有拍单反照片放大才能看到细节,有时间不如海景多下下功夫!

第四十三步:飞机的制作

赤城有三种舰载战斗机,分别是零战21型,九七舰攻,九九舰轰,富士美模型原配每种三架,机翼厚得一塌糊涂,所以我买了狮鸣的飞机和长谷川的早期型飞机。
狮鸣的飞机有自配金属起落架、轮子、螺旋桨,一盒每种机型六架,细节不错,但机翼和机身是分开的,组装起来有大缝,要补,其次就是机翼刻线实在是太粗了,渗线后惨不忍睹。

长谷川的飞机是凸线的,机翼偏厚,不要下机翼细节的可以大胆磨薄,一盒每型12架。
购买了鹰翔的飞机改件,所有飞机全部换金属座舱,金属起落架,金属螺旋桨,用金属鱼线做拉线和空速管。

购买第三方水贴,补充了原水帖中缺失的垂直尾翼上的数字编号。
零战和九九用加了点棕色的明灰白喷涂,九七用中岛绿喷涂。
所有飞机陆续抽到空做好,并旧化。

第四十四步:水景的塑型

用儿童专用的轻质纸粘土在号手的模型展示盒底座上进行水景塑型。基本用手,各种技法全上:挤、捏、压、按、拉、挑…….在半小时内完成,纸粘土也就干了。虽然时间短,不过前期的准备工作必不可少,需要研究海浪的形状、走势,参考了一些真实照片和吧内大神们的作品才得以一气呵成!

第四十五步:水景的上色

1、德国灰打底;

2、不完全喷涂天蓝色,做到黑、蓝交错即可;

3、在两侧排浪处,舰尾、舰身处淡淡白色打底;

4、隔二十四小时分别上两次丙烯凝胶,由于浪型己塑,所以丙烯凝胶不用堆砌,只要平铺遮满即可;

5、在靠近舰身和舰尾浪花翻腾处用酞青色细喷,制作海水翻腾处浅浪的效果;

6、用丙烯白色加凝胶大约1:10搅拌,在浪尖处拍、扫,刮、点,各种手法制作浪花;

7、上棉花,用稀释水后的凝胶在浪尖处做最大浪花的点缀。
基本步骤就是这些了,这里有了深、浅水的过渡,细浪,大浪的交错,期间有空就上一层凝胶,保持光泽度和层次感。

第四十六步:舰首弧浪的制作

在塑料板上刷上丙烯凝胶,待干后小心用镊子取下,用剪刀剪成前尖后圆的形状,小心的用凝胶固定在舰首海水两侧,待固定好后,向远离舰身方向轻轻压弯,在后部轻扫一些白色丙烯颜料,再轻轻压上一点点丝状棉花,个人感觉比塑料片更接近真实的效果。

第四十七步:飞机上舰

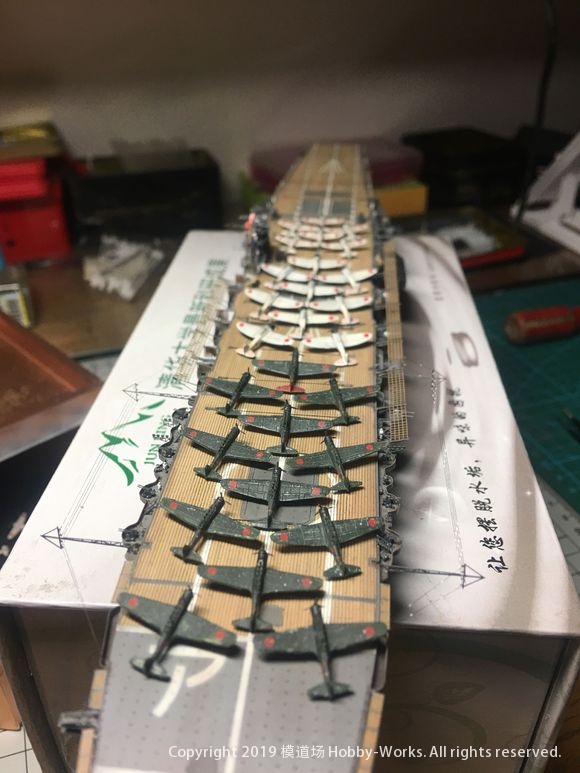

按史实珍珠港第一波攻击时赤城号是九架零战和27架九七舰攻,做好飞机才发现九七舰攻不够数,在史实和艺术间纠结了半天,还是屈服于艺术,于是九七上舰15架,九九上舰9架,零战上舰6架。再把地勤,飞行员也有飞机周围增加了一些。

第四十八步:舰与水景结合

粘上舰底,舰底预先钻好孔,水景底座也钻好孔,用自攻螺丝將舰身和水景底座锁好,调整好舰身和海水间的用棉花模拟出的浪花,再用微微熏黑的纤维棉搭接在烟囱和海水间,模拟出排烟。

一艘在太平洋海上奔袭美军珍珠港,挑起太平洋战争,将日本法西斯带入最终灭亡的赤城号航母正式完工!

在2018年最后一天我也更完了这个制作进度贴,为2018年的船模制作划上一个圆满的句号!期待来年有更多更好的作品与大家分享!感谢所有观看和支持我的贴子的朋友们,祝大家新年快乐!来年更上一层楼!
